CN-6.000 N-母頭4-8GHzrf射頻環行器MECA

公布的時間間隔：2024-05-14 08:45:29     觀看：812

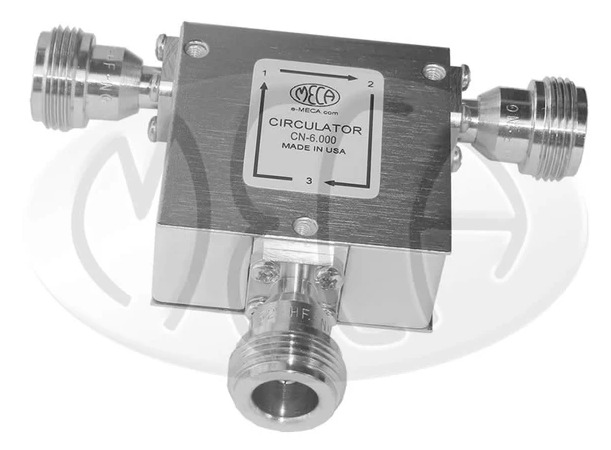

　　CN-6.000 N-母頭4-8GHz射頻環行器是一款由MECA提供的射頻環行器，具有一系列的特性和規格。其接口類型為N-母頭，頻率范圍為4.0-8.0GHz，平均功率為20瓦，峰值功率為30瓦。VSWR(電壓駐波比)Typ為1.25:1，Max為1.30:1，插入損耗Typ為0.40dB，Max為0.50dB。


　　另外，該頻射環行用具有相應的廠家規格尺寸，分為采用N型母頭聯系器，聯系器才質為銅質鎳電鍍件，觸及針為鈹銅鑲金層，藕合轉距為12 ± 1 in.lbs。做工作氣溫時間范圍為-10°C至+60°C，權重約為2.8盎司。　　需關注的是，環行器電機功率穩定數值為1.05:1的電機負載不搭配，各種相角。若需另外率使用范圍，則需諮詢廠。除此以外，熱管暖氣片熱度不許低于設定的最高的的工作熱度，標稱阻抗匹配為50歐姆。
ELECTRICAL       SPECIFICATIONS
Frequengy
(GHz)		 VSWRInsertion Losssolation  (dB)Average Power
(W)		Peak Power
(W)
TypMaxTypMaxTypMin
4.0-8.01.25:11.30:10.400.502018.52030

MECHANICAL       SPECIFICATIONS
CONNECTOR    STYLEN.Female
CONNECTORSBrass,Nickel Plate
CONTACT PINSBeryllium Copper Gold Plate
COUPLING I.TORQUE12=1 in.lbs-
TEMPERATURE-10*℃ to +60℃
WEIGHT (NOMINAL)2.8 oz

MECA 在毫米左右波配件各個領域就已經持有57年的史上，品牌覆蓋面頻帶寬度超50GHz，以五花八門化的車輛編和盡快交貨力，贏取的客戶相信。車輛實現英軍標MIL-DTL-23971, MIL-DTL-15370, MIL-DTL-39030E and MIL-STD-202，廣技術應用于地上、半空中和面積電力大型項目。

深圳市立維創展科技亚洲一区二区三区在线-欧美一二区-欧美亚洲一区-欧美激情一区代理費市場MECA紅外光軟件，并保證技術水平扶持的服務，歡迎圖片資詢。
