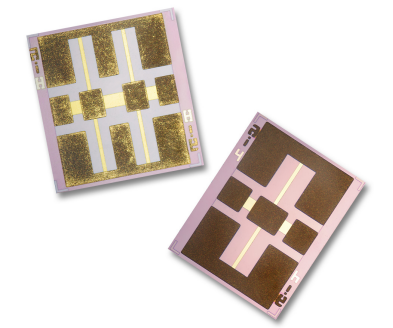

　　ATN3580-20固定的衰減器是由Skyworks子公司種植的幾款高耐熱性衰減器單片機處理器。該全系列衰減器適用了高內阻率硅單片機處理器上的透氣膜內阻器融合新技術，這可使它是可以出示準確度的衰減療效、緊密配合的陡峭度與萬代高達40 GHz的高回波損耗率。其設計構思中適用了平衡量TEE內阻構成，切實保障了網絡帶寬寬的耐熱性表現。

　　與過去的厚膜確定印刷衰減器相較，ATN3580一系列根據pe膜技術性同質性增加了耗油率處置實力，高能達1瓦連續性波(CW)耗油率。整個ATN3580衰減器集成ic在直流電源水平下都可以制定的衰減值，與此同時憑借晶圓探頭仿品在40 GHz規律下確定測試儀，以確認達到鋪布度要求。

　　該衰減器的特點包括：

　　額定的平整回復至40 GHz　　回波耗費> 16 dB 至 40 GHz　　提拱 1–10、12、15、20、30 和 40 dB　　效率治理 技能到達 1 W CW　　堅實皮實的聚酰亞胺膜硅電源芯片

型號參數：

Electrical Specificationsat 25 ℃
		Attenuator Flatness
Nominal Attenuation (dB)	DC Tolerance (dB)	0.1 to12 GHz (dB)	0.1 to26.5 GHz (dB)	0.1 to 40 GHz (dB)	0utline Drawing	Part Number
1	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-01
2	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-02
3	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-03
4	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-04
5	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-05
6	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-06
7	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-07
8	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-08
9	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-09
10	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-10
12	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-12
15	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-15
20	±1.10	±0.5	±1.0	+2.0	518-060	ATN3580-20
30	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-30
40	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-40
