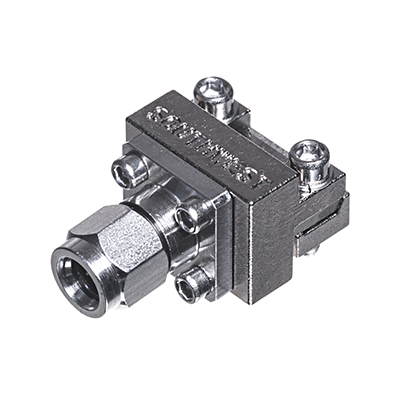

End Launch 毫米左右波連結器是SOUTHWEST的高功能端火箭發射連到器，宗旨在為低頻訊號是在一層的編織成單層和三層油墨印刷電源線路板提拱低VSWR，110 GHz的無策略網絡帶寬相應。出具SMA（27 GHz），2.92 mm（K）（40 GHz），2.40 mm（50 GHz），1.85 mm（V），（67 GHz）和1.0 mm（W）（110 GHz）。
公和母首選項包括窄小的主機和艙壁穿通孔。的難忘的夾緊系統可裝在寬度達.3004英寸（7.62豪米）的板。堅實，可多次重復應用和可休復。很多釋放顯卡配置可提供了與用電線路選址的最適符合。實中用微帶和與地面共面波導（GCPW）制定。提供數據手機信號層微帶和GCPW測試英文板。將引腳對焊到信號燈接線是必選的。
定制幫助：
彩印電源線路板設計和接連器零配件號最新推薦
物理布局合理的3D三維模型
HFSS模型工具（18.0版或高新版本）可依照想要提供數據并齊于EM建模
End Launch接器的優勢與劣勢：
1.內六角螺絲固定不動，免焊接，可多次實用
2.產品的招生指標特別好，是由于普通的外緣相聯接器
3.應用于板子頂部，都可以并排選用
至關重要指標
W系1.00mm 110GHz
V系類1.85mm 67GHz
2.4mm 50GHz
K系2.92mm 40GHz
SuperSMA系列產品 27GHz
端火箭發射1.0mm（W）110 GHz插孔（母）窄塊
款式產品編號 | 引腳/電物料尺寸 | PCB寬度 |
2492-04A-9 | .005 / .0290 | ≤.045 |
2492-04A-14 | .005 / .0290 | ≥.040≤.090 |
端射1.0mm（W）110 GHz插孔（母）條件控制器
規格代碼 | 引腳/電導電介質厚度 | PCB薄厚 |
2492-04A-6 | .005 / .0290 | ≤.100 |
端釋放1.0mm（W）110 GHz插孔（公）規則接口
具體型號標碼 | 引腳/電物料的直徑 | PCB薄厚 |
2493-04A-6 | .005 / .0290 | ≤.100 |
開始射出1.85mm（V）67 GHz插孔（母）窄塊
規格型號編碼查詢 | 引腳/電媒介尺寸 | PCB它的厚度 |
1892-04A-9 | .005 / .0290 | ≤.045 |
1892-04A-14 | .005 / .0290 | ≥.040≤.090 |
完成射1.85mm（V）67 GHz插孔（母）細則控制模塊
規格型號編碼 | 引腳/電媒質內直徑 | PCB鋼板厚度 |
1892-03A-6 | .007 / .0390 | ≤.100 |
1892-03A-7 | .007 / .0390 | ≥.090≤.210 |
1892-03A-8 | .007 / .0390 | ≥.190≤.300 |
1892-04A-6 | .005 / .0290 | ≤.100 |
1892-04A-7 | .005 / .0290 | ≥.090≤.210 |
1892-04A-8 | .005 / .0290 | ≥.190≤.300 |
端導彈發射1.85mm（V）67 GHz插座（公）標塊
技術參數標碼 | 引腳/電媒質截面積 | PCB寬度 |
1893-03A-6 | .007 / .0390 | ≤.100 |
1893-04A-6 | .005 / .0290 | ≤.100 |
1893-03A-7 | .007 / .0390 | ≥.090≤.210 |
1893-03A-8 | .007 / .0390 | ≥.190≤.300 |
完畢釋放2.40mm 50 GHz插孔（母）窄塊
機型偏號 | 引腳/電材質的直徑 | PCB層厚 |
1492-04A-9 | .005 / .0290 | ≤.045 |
1492-04A-14 | .005 / .0290 | ≥.040≤.090 |
終結導彈發射2.40mm 50 GHz插孔（母）非吸引力
型號查詢標碼 | 引腳/電媒介長度 | PCB規格 |
1492-04Z-5 | .005 / .0290 | ≤.100 |
結束后射2.40mm 50 GHz插孔（母）條件板塊
應用識別碼 | 引腳/電導電介質內直徑 | PCB機的薄厚 |
1492-01A-6 | .007 / .0480 | ≤.100 |
1492-01A-7 | .007 / .0480 | ≥.090≤.210 |
1492-01A-8 | .007 / .0480 | ≥.190≤.300 |
1492-02A-6 | .010 / .0635 | ≤.100 |
1492-02A-7 | .010 / .0635 | ≥.090≤.210 |
1492-02A-8 | .010 / .0635 | ≥.190≤.300 |
1492-03A-6 | .007 / .0390 | ≤.100 |
1492-03A-7 | .007 / .0390 | ≥.090≤.210 |
1492-03A-8 | .007 / .0390 | ≥.190≤.300 |
1492-04A-6 | .005 / .0290 | ≤.100 |
1492-04A-7 | .005 / .0290 | ≥.090≤.210 |
1492-04A-8 | .005 / .0290 | ≥.190≤.300 |
結尾火箭發射2.40mm 50 GHz插孔（母）規定信息模塊英制螺紋放進去
類型編碼查詢 | 引腳/電導電介質半徑 | PCB高度 |
1492-04A-12 | .007 / .0480 | ≤.100 |
端射出2.40mm 50 GHz插口（公）標準塊
類型識別碼 | 引腳/電導電介質內直徑 | PCB板材的厚度 |
1493-01A-6 | .010 / .0635 | ≤.100 |
1493-02A-6 | .007 / .0480 | ≤.100 |
1493-03A-6 | .007 / .0390 | ≤.100 |
1493-04A-6 | .005 / .0290 | ≤.100 |
1493-03A-7 | .007 / .0390 | ≥.090≤.210 |
1493-03A-8 | .007 / .0390 | ≥.190≤.300 |
尾部使用2.92mm（K）40 GHz插孔（母）窄塊
規格型號編碼查詢 | 引腳/電有機溶劑厚度 | PCB板材厚度 |
1092-01A-9 | .005 / .0290 | ≤.045 |
1092-01A-14 | .005 / .0290 | ≥.040≤.090 |
端導彈2.92mm（K）40 GHz插孔（母）窄塊板材配置
款式編號規則 | 引腳/電導電介質內徑 | PCB厚薄 |
1092-01A-11 | .005 / .0290 | ≤.045 |
1092-01A-13 | .005 / .0290 | ≥.040≤.090 |
端火箭發射2.92mm（K）40 GHz插孔（母）標準摸塊
材質偏號 | 引腳/電物質孔徑 | PCB板厚 |
1092-01A-6 | .005 / .0290 | ≤.100 |
1092-01A-7 | .005 / .0290 | ≥.090≤.210 |
1092-01A-8 | .005 / .0290 | ≥.190≤.300 |
1092-02A-6 | .007 / .0480 | ≤.100 |
1092-02A-7 | .007 / .0480 | ≥.090≤.210 |
1092-02A-8 | .007 / .0480 | ≥.190≤.300 |
1092-03A-6 | .010 / .0635 | ≤.100 |
1092-03A-7 | .010 / .0635 | ≥.090≤.210 |
1092-03A-8 | .010 / .0635 | ≥.190≤.300 |
1092-04A-6 | .007 / .0390 | ≤.100 |
1092-04A-7 | .007 / .0390 | ≥.090≤.210 |
1092-04A-8 | .007 / .0390 | ≥.190≤.300 |
端發射點2.92mm（K）40 GHz插孔（母）標準單位功能模塊螺牙添加
主要參數序號 | 引腳/電材質的直徑 | PCB板材的厚度 |
1092-01A-12 | .005 / .0290 | ≤.100 |
1092-02A-12 | .007 / .0480 | ≤.100 |
1092-03A-12 | .010 / .0635 | ≤.100 |
1092-04A-12 | .007 / .0390 | ≤.100 |
端導彈2.92mm（K）40 GHz插孔（公）準則塊
型號產品編號 | 引腳/電材質直徑不低于 | PCB的厚度 |
1093-01A-6 | .010 / .0635 | ≤.100 |
1093-02A-6 | .007 / .0480 | ≤.100 |
1093-03A-6 | .007 / .0390 | ≤.100 |
1093-04A-6 | .005 / .0290 | ≤.100 |
1093-03A-7 | .007 / .0390 | ≥.090≤.210 |
1093-03A-8 | .007 / .0390 | ≥.190≤.300 |
結速發射點SuperSMA 27 GHz插孔（母頭）窄塊
型號查詢代號 | 引腳/電媒質孔徑 | PCB板厚為 |
292-07A-9 | .005 / .0290 | ≤.045 |
292-07A-14 | .005 / .0290 | ≥.040≤.090 |
結束了放出SuperSMA 27 GHz插孔（母）標準規定傳感器
款式識別碼 | 引腳/電物料尺寸 | PCB的厚度 |
292-04A-6 | .010 / .0635 | ≤.100 |
292-04A-7 | .010 / .0635 | ≥.090≤.210 |
292-04A-8 | .010 / .0635 | ≥.190≤.300 |
292-05A-6 | .007 / .0480 | ≤.100 |
292-05A-7 | .007 / .0480 | ≥.090≤.210 |
292-05A-8 | .007 / .0480 | ≥.190≤.300 |
292-06A-6 | .007 / .0390 | ≤.100 |
292-06A-7 | .007 / .0390 | ≥.090≤.210 |
292-06A-8 | .007 / .0390 | ≥.190≤.300 |
292-07A-6 | .005 / .0290 | ≤.100 |
292-07A-7 | .005 / .0290 | ≥.090≤.210 |
292-07A-8 | .005 / .0290 | ≥.190≤.300 |
完成射SuperSMA 27 GHz插孔（母）規格塊，無吸引力
類型編號規則 | 引腳/電媒質孔徑 | PCB尺寸 |
292-04Z-6 | .010 / .0635 | ≤.100 |
開始和結束導彈發射SuperSMA 27 GHz電源插頭（公）規范標準塊
型號規格識別碼 | 引腳/電材質直經 | PCB壁厚 |
293-01A-6 | .010 / .0635 | ≤.100 |
293-02A-6 | .007 / .0480 | ≤.100 |
293-03A-6 | .007 / .0390 | ≤.100 |
293-04A-6 | .005 / .0290 | ≤.100 |
293-03A-7 | .007 / .0390 | ≥.090≤.210 |
293-03A-8 | .007 / .0390 | ≥.190≤.300 |
