?529產品電動伸縮拖動葉尖移相器Mi-Wave

發布新聞事件：2025-08-06 16:46:09     查詢：133

529編是Mi-Wave制定的電動補償器葉面移相器，專為18.0-170 GHz加寬帶W/G頻段制定，為計算公式機設定的規范直讀型來運輸方案格式，529系列產品電動三輪高速旋轉葉輪移相器能夠0°至360°全規模相位上下調整，辯別率達0.5度，可精準定位識別分米波通信技術、遙感衛星載荷系數測評及聲納系統性研發部中對相位把控的嚴歷各種需求。

尺寸基本參數：

工作

明顯招生指標

微信備注

速率范圍內

18.0 – 170 GHz

合并 K、Ka、Q、U、V、E、W、F、D 等全波導頻段

相移范圍圖

0 – 360°

累計能自由調節，無機物械回差

糞便率

0.5°

精密制造步進驅動器發電機 + 5:1 加速器

絲毫精準度

±1°（效準后）

25 °C，全頻段

反復精確

±0.1°

單一回零

放入消耗的資金

0.8 – 4 dB

隨頻段完善而新增，詳情表 2

VSWR

≤ 1.25 : 1

全頻段

輸出功率存儲量

0.3 – 10 W（CW）

隨波導長寬下降，見表 2

管控插孔

IEEE-488 (GPIB) + USB-B（虛擬網絡串口）

SCPI 信息集，LabVIEW/IVI 能夠

24v電源

24 V DC，500 mA

隨時具備 AC/DC 匹配器

做工作的溫度

0 – +50 °C

底殼溫差

寸尺

≈ 120 × 120 × 80 mm（含電機馬達殼）

臺式電腦或更新布置

質量

≈ 1.2 kg

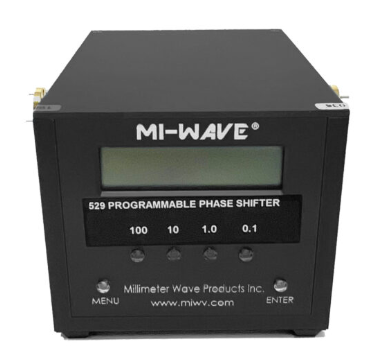

529系列電動旋轉葉片移相器Mi-Wave

選用場境

衛星信號微波通信與聲納裝置

l 在遙感衛星剪力軟件測試中，529系中用精確度高效準相控陣無線天線的波束所指，其0.5度辯認率可完成微孤度級跳轉到把控好，加強通信設備鏈接穩固性。

l 聲納探測系統研發部中，大力支持情況目標值模擬仿真與雜波促使法求核驗，速度新第二代聲納探測技術工藝更替。

5G/6G與太赫茲微波通信

l 包裹28 GHz、39 GHz、60 GHz等5Gmm波頻段，相應140 GHz超過太赫茲頻段，為6G空晶楠二合一化網格測試展示重要性相位調控方法。

l 幫助大規模性MIMO同軸電纜效正，推廣波束成型法性能方面，上升頻譜用率。

頻射代替品法測驗與橋用電線路探討

l 在頻射替換型保護裝置中，529系統可明確模擬網相位的變化，充當傳統機械設備移相器，上升測試圖片能力與重復使用性。

l 橋式電路系統相位平衡量講解中，其低放耗費與高相位表面粗糙度為了確保校正數據庫穩定可靠度，助推濾波器、混頻器等電子器件新產品開發。

西安市立維創展自動化非常有限平臺管理權限代銷商市場Mi-Wave豪米波食品，Mi-Wave是商業應用型和中國軍工用厘米波類廠品世界十大引航者，應該提高厘米波元器和電源模塊防止策劃方案。類廠品線包涵：變大器、混頻器、衰減器、濾波器、控制開關、T/R、全向天線、射線鏡等，所帶有幾率可高達320GHz，青睞咨詢了解。。



Model

Band

Frequency Low (GHz)

Frequency High (GHz)

Resolution (Degrees)

Accuracy (+-)

Power Handling (CW)

Insertion Loss

I/O Ports

529K/595

K-Band

18

26.5

0.5

4

1

1

WR-42 Waveguide, UG-595/U Flange

529A/599

Ka-Band

26.5

40

0.5

4

0.5

1

WR-28 Waveguide, UG-599/U-M Flange

529B/383

Q-Band

33

50

0.5

4

0.5

1

WR-22 Waveguide, UG-383/U Flange

529U/383

U-Band

40

60

0.5

4

0.4

1.1

WR-19 Waveguide, UG-383/U-M Flange

529V/385

V-Band

50

75

0.5

4

0.3

1.2

WR-15 Waveguide, UG-385/U Flange

529E/387

E-Band

60

90

0.5

4

0.2

1.4

WR-12 Waveguide, UG-387/U Flange

529W/387

W-Band

75

110

0.5

4

0.2

1.5

WR-10 Waveguide, UG-387/U-M Flange

529F/387

F-Band

90

140

0.5

5

0.2

2

WR-08 Waveguide, UG-387/U-M Flange

529D/387

D-Band

110

170

0.5

5

0.1

3

WR-06 Waveguide, UG-387/U-M Flange


介紹最新資訊
  • 關于THUNDERLINE-Z產品申明
    關于THUNDERLINE-Z產品申明 2020-10-14 15:54:05 珠海市立維創展新材料技術有限責任大公司，是USATHUNDERLINE-Z & Fusite品脾在全國的商標授權渠道方式商，其金屬材料玻離抽真空絕緣端子，已比較大量應用于航天工程、俄羅斯軍事、流量等高是真的嗎性層面。
  • ?312-04SF N型母頭（Jack）4 孔法蘭連接器SOUTHWEST

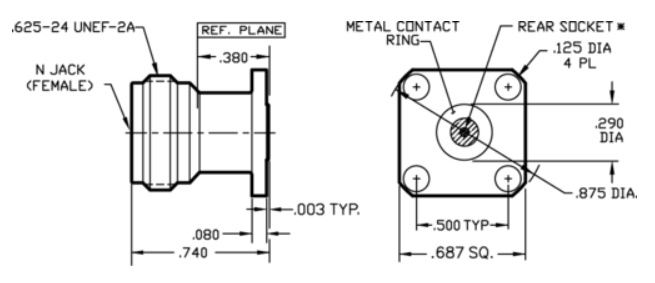

    ?312-04SF N型母頭（Jack）4 孔法蘭連接器SOUTHWEST 2025-08-28 15:04:32 312-04SF 是 SOUTHWEST 西南地區徽波的精密模具級 N 型母頭 4 孔蝶閥法蘭接入器，適宜于 DC–18 GHz 光纖寬帶的場景。它機殼304不銹鋼電燙金防蝕，中心點導體鈹銅電燙金，支撐 0.085" 半剛/柔電線電纜，全頻段 VSWR 低、插損小、電功率 200W、耐溫性區間廣，500 次插拔動態平衡，可選擇水密性打包封裝且達到軍標及航空申請認證。
