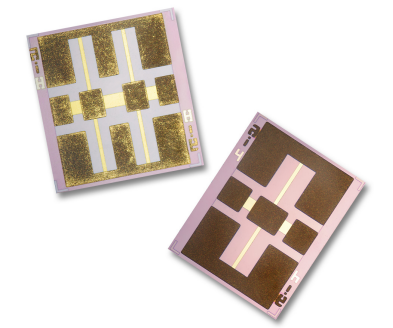

　　ATN3580-20進行固定衰減器是由Skyworks品牌產出的幾款高效用衰減器結合塊。該系列的衰減器用到了高內阻率硅結合塊上的薄膜和珍珠棉內阻器結合枝術，這可使它就可以展示準確度的衰減效用、牢固的出平整度、獨角獸高達40 GHz的高回波消耗。其設置中用到了平衡性TEE內阻的結構，抓實了寬帶網絡寬的效用表演。

　　與傳統型的厚膜設計印刷衰減器相比之下，ATN3580系類靈活運用膜技術水平可觀增強了工作電壓清理的能力，高能達到1瓦聯續波(CW)工作電壓。整個ATN3580衰減器集成ic在直流電前提下有鎖定的衰減值，但會順利通過晶圓探頭土樣在40 GHz頻率下采取測驗，以加強組織領導滿意鋪平度尺寸規格。

　　該衰減器的特點包括：

　　額定值陡峭回復至40 GHz　　回波耗率> 16 dB 至 40 GHz　　出具 1–10、12、15、20、30 和 40 dB　　電機功率整理性能自由高達 1 W CW　　堅實好用的貼膜硅心片

型號參數：

Electrical Specificationsat 25 ℃
		Attenuator Flatness
Nominal Attenuation (dB)	DC Tolerance (dB)	0.1 to12 GHz (dB)	0.1 to26.5 GHz (dB)	0.1 to 40 GHz (dB)	0utline Drawing	Part Number
1	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-01
2	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-02
3	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-03
4	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-04
5	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-05
6	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-06
7	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-07
8	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-08
9	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-09
10	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-10
12	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-12
15	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-15
20	±1.10	±0.5	±1.0	+2.0	518-060	ATN3580-20
30	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-30
40	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-40
