?8路工作電壓分配比例器和組合構成器SMA型ARRA

披露周期：2023-09-18 16:48:29 訪問：1013

電功率左右器和結構器在中國比率內中用于徽波頻射、中高頻和徽波程序的無源元器件封裝。

ARRA提供倍頻程、多倍頻程和窄帶規格的多路功率分配器和組合器。8路額定功率配置器和整合器包含0.005至18.0GHz區別頻次段，在轉換主板接口中出示高要進行隔離度，從而包括不錯的下降浮度和相位動態平衡。根據倍頻程和多倍頻程樣式，添加圖片消耗的資金在18GHz面積內基本好于1dB。擁有的尺寸在18GHz時間范圍內的最糟環境沖擊藝術均衡教育為±0.5dB，而最糟情形相位平衡為±6度。

8路額定功率分配原則器和搭配組合公式器使用做航天工程科技航天工程和商業地產市場中，并適用于于航天工程航天工程科技、富裕和移動通迅平臺，當中微波射頻射頻微波射頻走勢必須要以比較低的下跌波動團結波偏色通過調整或搭配組合公式。

常見技術參數

規律段：0.005至16.0GHz

微波射頻工作效率：標準差35瓦，更高值1kW（短路電流VSWR1.3）

微波射頻銜接器：SMA母頭

食材：主要：鋁

rf射頻連到器：MIL-C-39012

表皮層凈化處理：ARRA紅色，足夠MIL-C-22750

ARRA為芬蘭頂級的徽波電氣元件制造出商，善長于同軸和波導接頭物品，ARRA產品設備線富含：衰減器、電流隔置、解耦器、功分器、合路器、移相器、按鈕開關等。ARRA類產品規格具有MIL-Q-9858A和MIL-I-45208,并充分滿足NASA和航空工業標準規范。

蘇州市立維創展科技產業是有限的單位，授權證書經銷商售賣ARRA廠品，歡迎詞顧客咨詢公司。

寶貝詳情了解ARRA請點選：//takasago.net.cn/brand/48.html

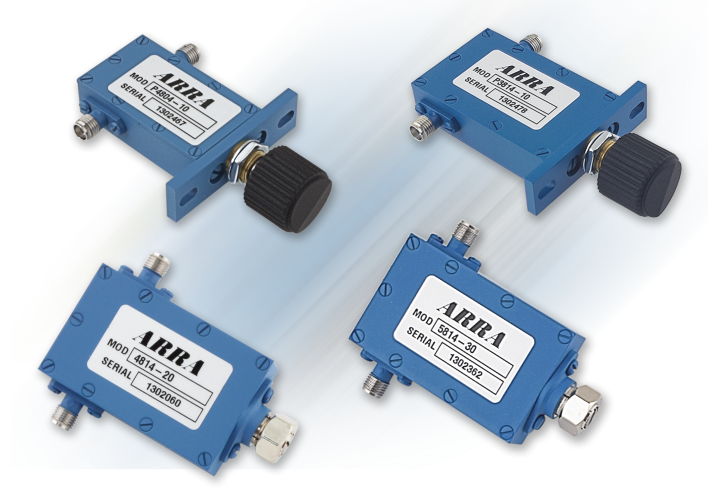

ARRA (2).png

倍頻程和多倍頻程 SMA 模式化
頻帶寬度領域 (GHz)	分隔度（MIN dB）	駐波比（MAX）	進到這一領域衰減（MAX dB）	波幅和平（±dB）	相位動平衡 (±Deg)	考試大綱	款型
0.005-0.5	18	1.60	1.25	0.4	3	1	0200-8
1.0-2.0	20	1.45	0.70	0.3	5	2	3200-8
0.75-4.0	20	1.60	1.20	0.4	5	3	2-4200-8
1.0-4.0	20	1.60	1.20	0.4	5	3	3-4200-8
2.0-4.0	18	1.60	1.00	0.4	5	4	A4200-8
4.0-8.0	15	1.60	1.50	0.5	6	5	A5200-8
8.0-12.4	17	1.50	1.50	0.5	8	6	A6200-8
8.0-16.0	17	1.60	1.75	0.5	8	6	6-9200-8

特殊化窄帶 SMA 形號
工作頻率範圍 (GHz)	丟開度（MIN dB）	駐波比（MAX）	加入耗用（MAX dB）	漲幅動態平衡（±dB）	相位均衡性（±dB）	綱要	應用
0.9-1.3	22	1.35	0.7	0.3	3	2	2200-8Y
2.0-2.5	18	1.45	1.0	0.4	5	4	A4200-8X
3.7-4.2	18	1.50	1.0	0.4	5	5	B4200-8Y
3.7-6.4	16	1.75	1.6	0.4	6	5	A5200-8X
5.4-5.9	16	1.60	1.6	0.4	5	5	A5200-8Y
5.7-6.4	16	1.60	1.6	0.4	5	5	A5200-8Z
7.2-8.4	17	1.50	1.0	0.5	7	6	A6200-8Y
9.0-10.5	17	1.50	1.0	0.5	7	6	A6200-8X
11.7-14.5	17	1.50	1.5	0.5	8	6	9200-8X
14.0-15.5	17	1.50	1.5	0.5	8	6	9200-8Z
