基帶芯片式電源適配器版塊TPS82085SIL替換成操作案例安利安利

發布信息時刻:2022-09-07 17:17:12     瀏覽器:2299

潛在客戶選用FPGA方案怎么寫,另一個選取TI的開關電源功能模塊TPS82085供氣,根據TI貨品缺貨,則主要采用P2P用于的實施方案利用Cyntec的規格MUN3CAD03-SE。

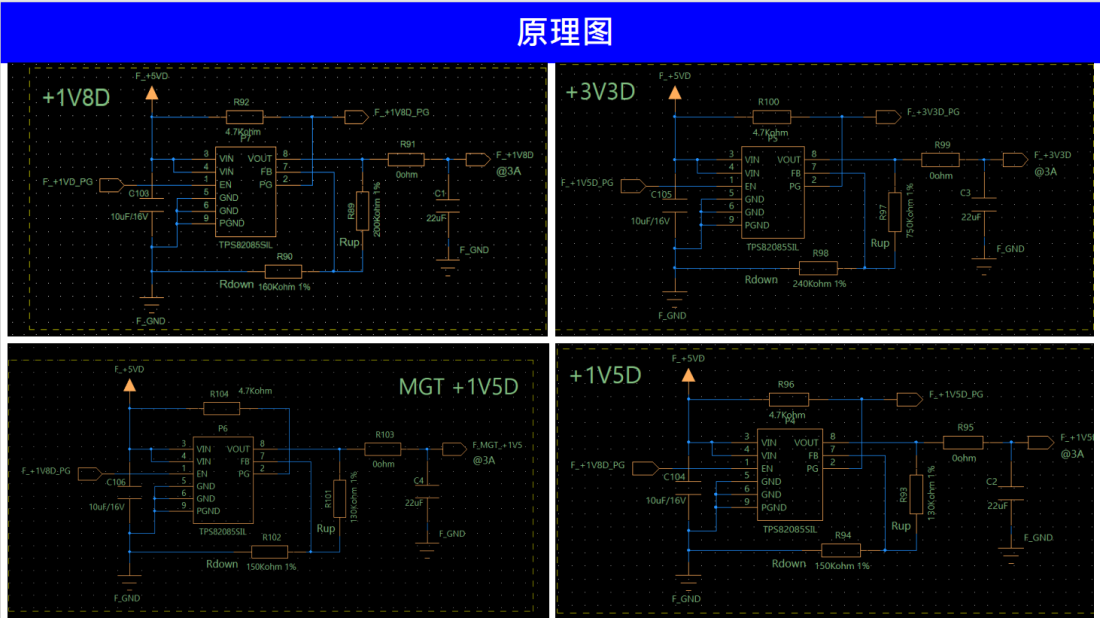

玩家焊板后,評議其板上MUN3CAD03-SE的4路24v電源包塊電阻值內容輸出歪斜常。下列原則圖表達,MUN3CAD03-SE是原位替代品TPS82085SIL,

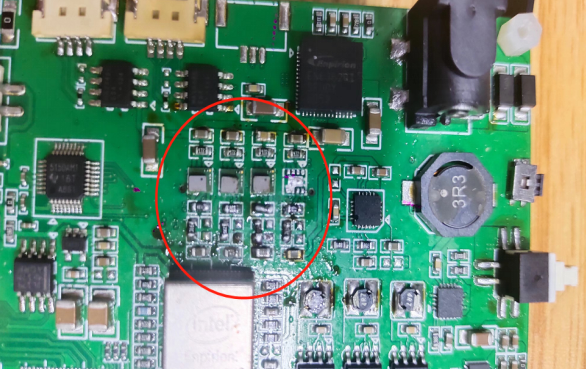

具體情況用電線路板,畫面:




第一個.我動用萬用表量測轉換管腳額定電壓,出現 4路輸入效果電阻值都不好,都偏大,會輸入效果3.3v的電阻,實際上軟件測試有4.2V,我門量測了電子器件的錄入端電壓,和EN引腳,都不能發覺話題。

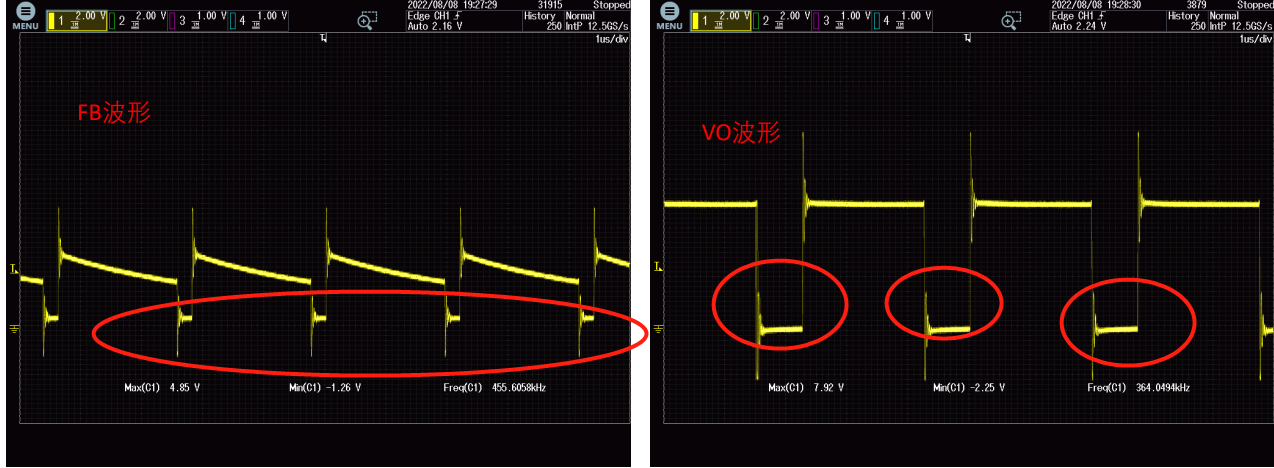

改為示波器量測FB管腳,輸入管腳VO的電壓。波形圖如下圖所示:



能夠 查出FB電流值,vo電流值(注vo為vout)皆有小段時光接著掉電,而常規的電流值不用接著掉。

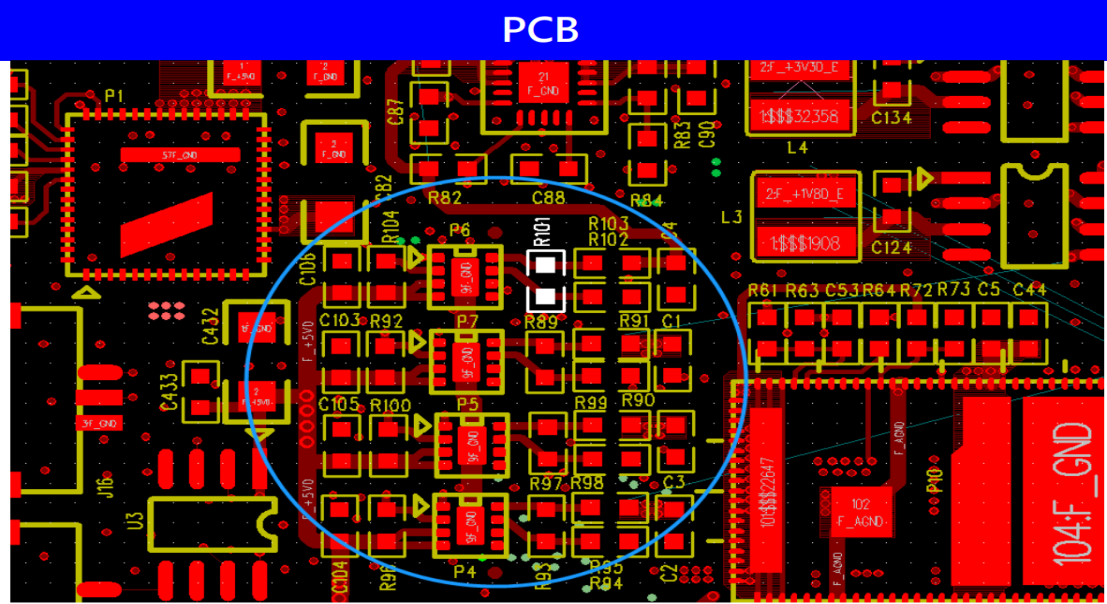

重拾看量測點,感覺業主板上的0 Ohm熱敏電阻沒得貼片。而這就暗示著著導出端vo未打印輸出電容(電容器),也就沒有輸出的此回流控制電路。 然而 導出電解電容在buck拓撲中是不可或缺的重要的器件。 去除輸出電容就意味著電感中的能量不能及時釋放,會不斷累積。 所以導致萬用表檢測輸出精度電流值凸顯偏大,示波器檢測有接著掉電的正弦波形。

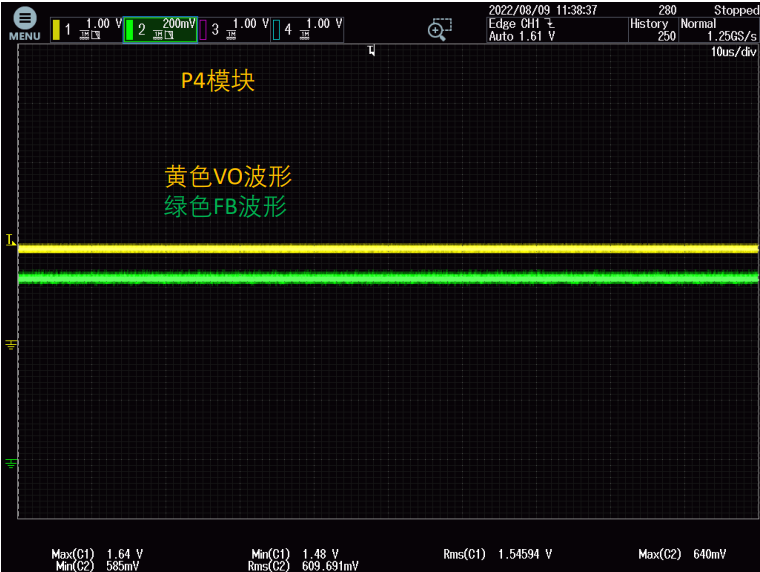

將0 Ohm電阻(一直未上件) 短接,重新量測,發現FB,VO電壓恢復正常




總的: 實現將0 Ohm電阻短接后,輸出電壓及FB電壓均恢復正常。 印證了我們的分析,確實是沒有輸出電容后,輸出電感能量不斷累積造成輸出電壓抬高,從而掉電

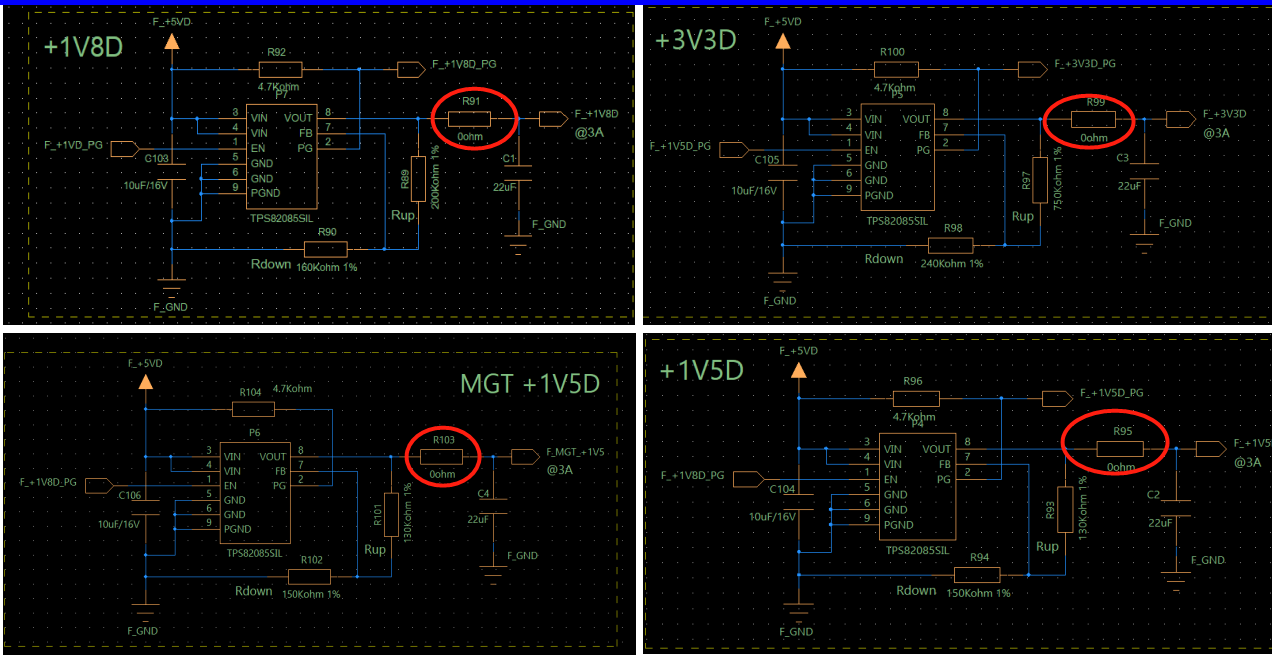

下面圖操作過程圖提示:紅圈功率電阻在實際上線路板上老客戶并如果沒有貼上。閃斷后,后面的電解電容C1,C2,C3,C4就是不能和上面的電源電路原理主成循環電源電路原理,造成輸出的電壓值失常。


山東市立維創展社會授權使用經銷Cyntec長線成品設備,傾力為老客戶能具備高物超所值、高品質管理、定價司法公正的交流電源信息模塊成品設備。成品設備原廠進口,質管理保障,為同中國國中國內地餐飲市場能具備技巧支技,誠邀網絡咨詢。

內容掌握Cyntec交流電源包塊請打開網頁://takasago.net.cn/brand/16.html
