　　LTC6430-15是一款高性能差分ADC驅動器，由ADI(Analog Devices Inc.)生產。這款驅動器專為驅動高分辨率、高速模數轉換器(ADC)而設計，具有卓越的線性度和低相關輸出噪聲，尤其在高于1000MHz的頻率下表現出色。

　　主要特點：

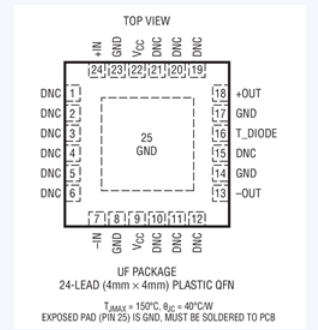

　　差分增加收益器件變成器：LTC6430-15夠可以驅動程序ADC的差分復制粘貼。　　移動移動寬帶穩定調小器：實現利用1:2穩定-不穩定箱式變壓器，可不可以做出50Ω移動移動寬帶穩定調小器。　　CATV調小器：通過1:1.33平橫-不平橫低壓變壓器，行開發出50MHz至1000MHz的75ΩCATV調小器。　　很很簡單易用：設汁學習目標為很很簡單易用，所需要的的兼容零件極低。　　內人員相相匹配：在內人員相相匹配至100Ω差分源/裝載特性阻抗。　　片內偏置和區域環境溫度應對：保障在區域環境狀態轉變的情況下具備一樣的的耐熱性。　　性能卓越參數SiGe BiCMOS技藝：進行與類式GaAs變小器該是的比較好可連續性。　　二極管二極管封裝：選取兼有曝露襯墊的4mm x 4mm 24引腳QFN二極管二極管封裝，提高散熱片理并控制低電感。

　　應用：

　　- 差分ADC驅動程序器　　- 差分IF縮放器　　- 正交頻分多路復用(OFDM)的信號外鏈放小器　　- 50Ω動態平衡IF調大器　　- 75ΩCATV圖像放大電路　　- 700MHz至800MHzLTE放小器

　　性能參數：

　　OIP3：在240MHz時為50.0dBm(驅動程序一兩個100Ω差分阻抗)　　噪聲污染數值(NF)：在240MHz時為3.0dB　　下行帶寬：20MHz至2000MHz　　收獲：15.2dB　　投入躁聲：1.0nV/√Hz　　S11和S22：在高至1.2GHz頻次下均超過-15dB　　波形輸出精度擺幅：> 2.75VP-P　　P1dB：24.0dBm　　24v電壓：單5V24v電壓，工作頻率僅為800mW　　電氣成套和環境參數設置：　　總用電工作電壓：5.5V　　調小器傷害工作電流：±105mA　　RF輸進工作電壓：接連50Ω時為+15dBm，100μs脈沖造成的50Ω時為+20dBm　　上班環境溫度時間范圍：-40°C至85°C　　隨意調節體溫使用范圍：-65°C至150°C　　結溫：150°C　　電焊室內溫度：300°C(10秒)

型號：

LEAD FREEFINISH	TAPE AND REEL	PART MARKING	PACKAGE DESCRIPTION	TEMPERATURE RANGE
LTC6430AIUF-15#PBF	LTC6430AIUF-15#TRPBF	43015	24-Lead (4mmx4mm)Plastic QFN	-40℃ to 85℃
LTC6430BIUF-15#PBF	LTC6430BIUF-15#TRPBF	43015	24-Lead (4mmx4mm)Plastic QFN	-40℃ to 85℃
